02 / LAUNDRY SYSTEMS
洗衣机解决方案
面向全自动洗衣机排水机构，提供多型号牵引器与安装适配选择。
选择解决方案
系统价值 / SYSTEM VALUE
多型号排水牵引器覆盖不同恢复力、行程、钢丝长度和安装孔距，便于整机机构选型。
01排水阀牵引
02快速复位
03安装孔距匹配
04行程与线长适配
部件与整机需求
应用位置为功能示意；安装尺寸、负载与接口须按整机项目确认。
| 部件 | 应用位置 / 作用 | 关键选型参数 |
|---|---|---|

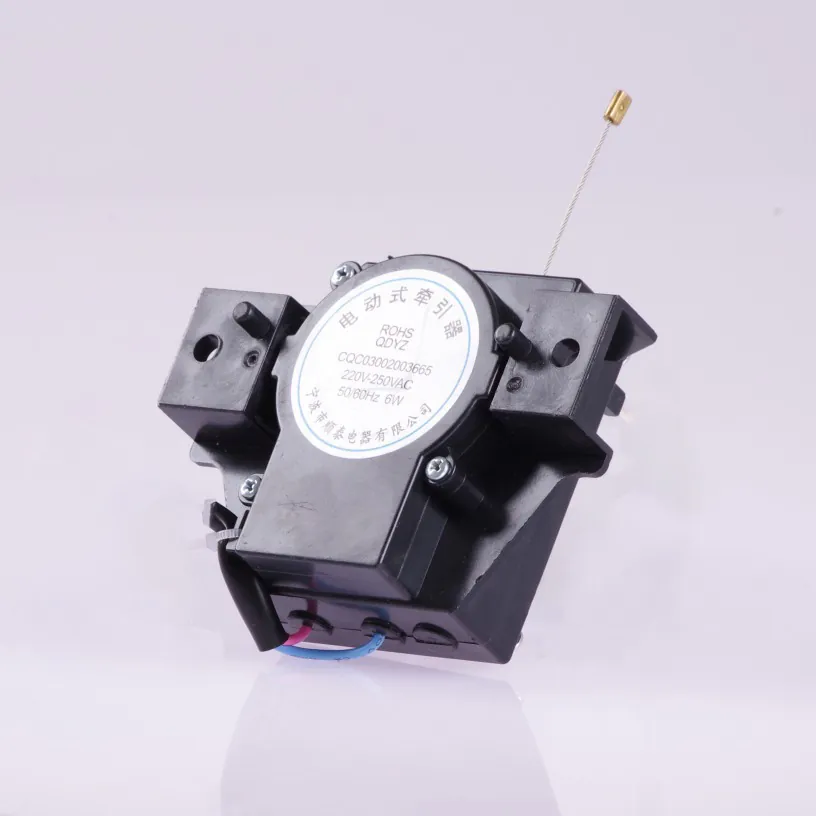

| 排水牵引器 QDYZ-BSD-1 | 全自动洗衣机 | 工作电压: 220 V, 60 Hz · 行程 / 孔距: 23±1 / 90±1 mm · 钢丝长度: 49±1 mm |

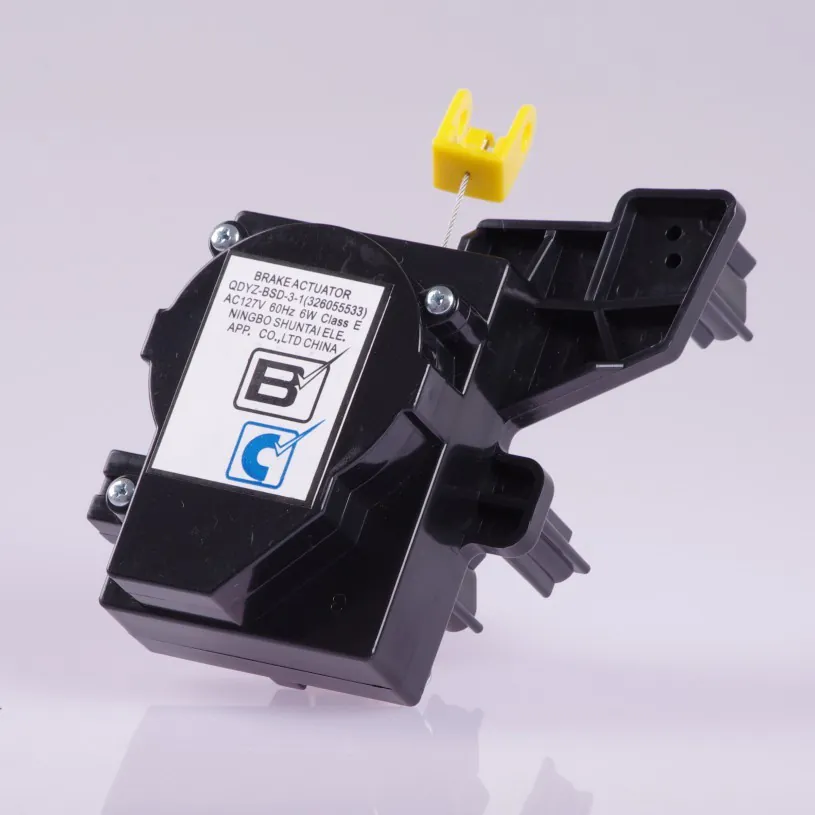

| 排水牵引器 QDYZ-BSD-3 | 全自动洗衣机 | 工作电压: 110 / 220 V, 60 Hz · 行程: 24±1 mm · 钢丝长度: 25±1 mm |
| 排水牵引器 QDYZ-WJ | 全自动洗衣机 | 工作电压: 220 V, 60 Hz · 行程 / 孔距: 23±1 / 75±1 mm · 钢丝长度: 30±1 mm |

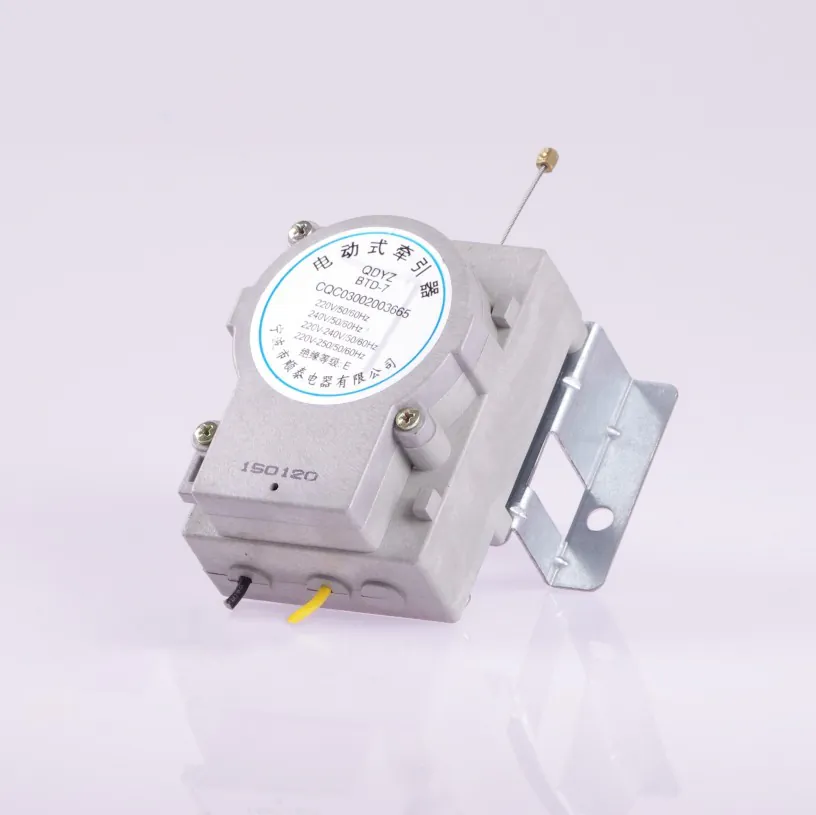

| 排水牵引器系列 QDYZ-BTD-7 / BTD-12 / BTS-14 | 多品牌全自动洗衣机平台 | 工作电压: 220 V, 60 Hz · 行程 / 孔距: 23±1 / 23±1 / 27±1 mm · 70±1 / 78±1 / 78±1 mm · 钢丝长度: 38±1 / 31±1 / 38±1 mm |
| 排水牵引器 QDYZ-BTD-2 | 全自动洗衣机 | 工作电压: 220 V, 60 Hz · 行程 / 孔距: 26±1 / 65±1 mm · 钢丝长度: 30±1 mm |
| 排水牵引器 QDYZ-B | 全自动洗衣机 | 工作电压: 220 V, 60 Hz · 行程 / 孔距: 26±1 / 75±1 mm · 钢丝长度: 37±1 mm |

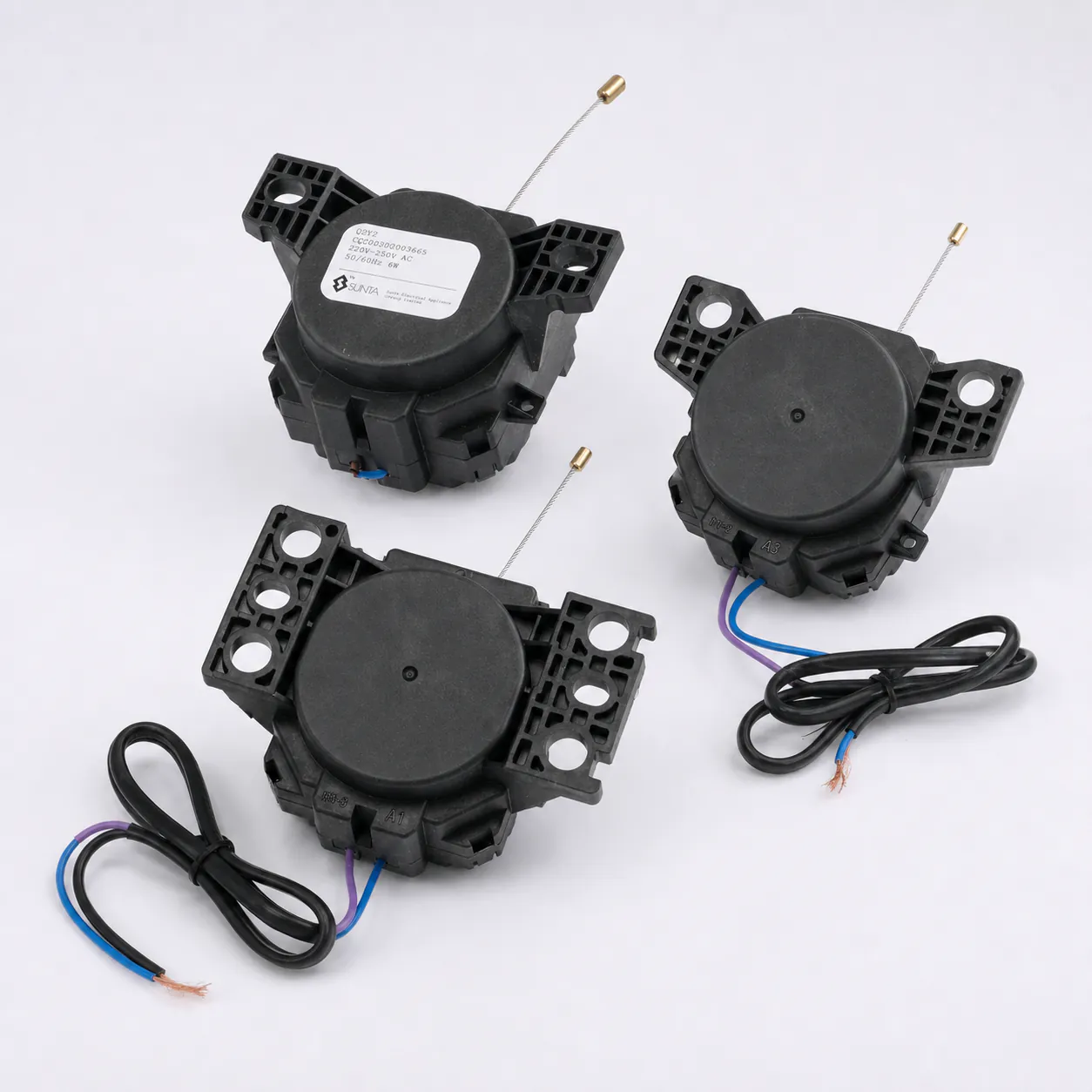

| 排水牵引器 QDYZ-MN | 全自动洗衣机 | 工作电压: 220 V, 60 Hz · 行程 / 孔距: 23±1 / 78±1 mm · 钢丝长度: 38±1 mm |
产品组合 / PRODUCT PORTFOLIO
关键部件与技术参数
以下为标准平台参数。电压、接口、安装方式及输出规格可根据整机项目协同开发。
02.01
02.02
02.03
02.04
02.05
02.06
02.07项目合作
从应用要求到批量交付
- 01
应用与接口
提供型号、电压、安装要求与目标市场，确定选型范围。
- 02
样件与验证
确认样件规格、测试条件与评价结果。
- 03
工装与制程
对齐图纸版本、工装和关键检验项目。
- 04
量产与交付
确认供货基地、需求量、批次追溯与交付计划。
从应用需求开始，共同定义下一代家电部件。
